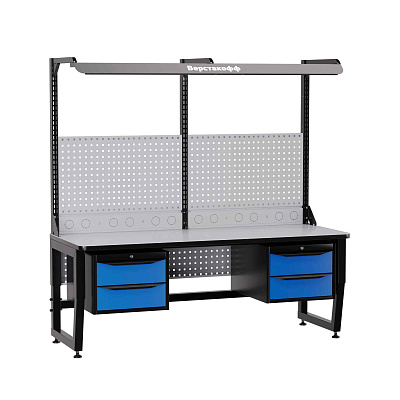

Что такое антистатический стол и зачем он нужен

Антистатический стол (ESD-стол) — это рабочая станция, специально спроектированная для рассеивания и контроля статического электричества, которое способно выводить из строя чувствительные электронные компоненты, нарушать точность измерений и приводить к скрытым дефектам изделий. Накапливание заряда происходит везде: при трении одежды, перекладывании пластиковых контейнеров, перемещении инструментов по поверхности. Если в этот момент оператор прикасается к печатной плате или микросхеме, короткий разряд (даже незаметный для человека) может нанести непоправимый урон. Антистатический стол предотвращает такие ситуации: он имеет рассеивающую поверхность с заданным диапазоном поверхностного сопротивления, надежно подсоединяется к системе заземления и интегрируется с остальными элементами ESD-инфраструктуры — браслетами, заземляющими шинами, напольными покрытиями, антистатическими контейнерами и ионизаторами воздуха.

Где особенно нужен ESD-стол? В сборочных цехах электроники, лабораториях тестирования и ремонта, на участках SMT/THT-монтажа, при калибровке датчиков и модулей, в сервисных центрах, а также в учебных лабораториях, где будущие инженеры осваивают бережные методики работы с компонентами. Помимо ключевой функции — отвода заряда — качественный антистатический стол обеспечивает эргономику: регулируемую высоту, высокую грузоподъемность, организацию хранения инструментов и расходников, возможность установки полок, светильников, держателей, лотков и т. п. В совокупности это повышает производительность и снижает вероятность ошибок, связанных с утомлением оператора и беспорядком на рабочем месте.

«Контроль статического электричества — это не один прибор, а система. Антистатический стол — ее ядро: если он правильно подобран, качественно заземлен и регулярно обслуживается, общий ESD-контур работает стабильно и предсказуемо» — отмечают специалисты по ESD-контролю контрактных производителей электроники.

Технические характеристики антистатического стола

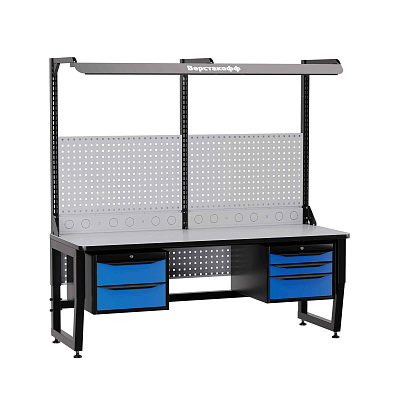

Ключевые характеристики ESD-стола определяют его безопасность, долговечность и соответствие задачам производства. Базовые параметры включают геометрию, грузоподъемность, тип поверхности и узлы заземления, а также элементы организации пространства. Регулировка высоты в диапазоне 700–850 мм позволяет точно адаптировать рабочее место под рост оператора и специфику операций (например, тонкую пайку лучше выполнять чуть выше, сборку корпусов — ниже). Усиленная конструкция обеспечивает нагрузку на столешницу до 500 кг, что критично для размещения тяжелых приспособлений, источников питания, осциллографов и контейнеров с заготовками. Для хранения применяются большие и малые выдвижные ящики с шариковыми направляющими полного выдвижения: большой ящик имеет габариты 127×400×508 мм, малый — 52×400×508 мм. Нагрузка на каждый ящик — до 30 кг, что достаточно для набора инструментов, расходников, калибровочных шаблонов и документации. Полное выдвижение и шариковая система направляющих обеспечивают мягкий ход, отсутствие перекосов и быстрый доступ ко всему объему.

ESD-функциональность реализуется через рассеивающее покрытие столешницы с контролируемым сопротивлением и надежный контур заземления. На столе предусмотрены точки подключения браслетов оператора, клеммы для заземления ESD-коврика и дополнительной периферии. В комплекте — провод заземления длиной 1 м с сечением 4 мм², обеспечивающий низкое сопротивление пути тока до шины заземления. Это важно для стабильного отвода накопленного заряда без опасных перепадов потенциала. Допуски размеров конструктивных элементов — от ±0,8 до ±2,7 мм (в зависимости от длины) — гарантируют совместимость с навесными элементами, перфорационными панелями и аксессуарами при серийном монтаже. При производстве используются стойкие к истиранию материалы: верхний ESD-слой, как правило, имеет антибликовую фактуру, устойчив к флюсам, изопропиловому спирту и бытовой влаге (при этом запрещены агрессивные органические растворители и абразивы, о чем ниже).

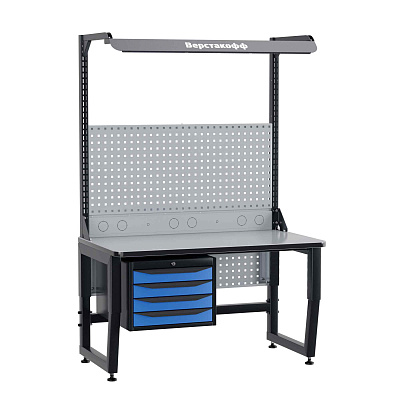

С точки зрения эргономики и безопасности ESD-столы часто оснащаются модульными надстройками: полками, световыми балками, держателями инструментов и кабель-каналами. Высокое качество электромонтажных узлов (клемм, защелок, «крокодилов», банановых гнезд) уменьшает контактные сопротивления и повышает надежность заземляющего контура, что особенно заметно при циклических подключениях/отключениях браслетов в многосменной работе. Предпочтительно, чтобы поверхность обладала сопротивлением в диапазоне, характерном для рассеивающих материалов (обычно 10^6–10^9 Ом по поверхности), а контур заземления включал резистор безопасности для браслетов оператора (как правило, 1 МОм в цепи), предотвращающий удар током при случайном контакте с сетевыми элементами. Параллельно стол должен допускать быструю проверку состояния — наличие тест-точек и маркировок облегчает ежедневный контроль.

С практической стороны важны и малозаметные детали: возможность компенсации неровностей пола (винтовые опоры), предснятие заусенцев на кромках металлокаркаса, износостойкая кромка столешницы, защищающая от сколов. Для сохранения ESD-свойств покрытия в рабочем наборе средств ухода должны быть предусмотрены антистатические спреи и салфетки с низким ворсом. В реальной эксплуатации стол переживает тысячи циклов трения и локальные удары инструментами — правильный выбор покрытия и регулярный уход сохраняют стабильность сопротивления и внешний вид на годы. Во многих проектах от стола ожидается тихая работа направляющих, отсутствие люфтов и вибраций при установке измерительной техники. Для таких задач полезны демпферы и правильная развесовка оборудования по площади столешницы.

•             Регулировка высоты: 700–850 мм для гибкой эргономики рабочих мест.

•             Грузоподъемность: до 500 кг на столешницу; до 30 кг на каждый выдвижной ящик.

•             ESD-контур: рассеивающее покрытие, клеммы и провод заземления 1 м, 4 мм², точки подключения браслетов.

Материалы и конструкция столешницы

Выбор материала столешницы определяет долговечность и стабильность антистатических свойств. В практике ESD-направления применяются ламинаты с токорассеивающим верхним слоем, многослойные композиты на основе HPL с интегрированными углеродсодержащими добавками, а также ESD-коврики, уложенные на базовую столешницу. Для производственных линий с высокой нагрузкой предпочтительны многослойные панели с высокой жесткостью и упрочняющими рёбрами каркаса. Важны показатели: поверхностное сопротивление (Rs), удельное объемное сопротивление (Rv), стойкость к царапинам и химическим веществам, а также устойчивость к нагреву от паяльных станций. Края столешницы часто окантованы износостойким профилем, уменьшающим вероятность сколов и попадания влаги. Со стороны оператора имеет смысл предусмотреть радиусную кромку для комфорта запястий. Для минимизации электростатического трения лучше избегать глянцевых поверхностей и использовать матовые текстуры с антибликовым эффектом: так глаз меньше утомляется, а риск «сухого» накопления зарядов падает.

Материал	Сопротивление поверхности (тип.)	Особенности и применение
ESD-HPL ламинат	10^6–10^9 Ом	Износостойкий, устойчив к флюсам и спирту; для линий сборки и сервисных центров
Композиционная панель с ESD-ковриком	10^6–10^8 Ом	Гибкая замена коврика, удобно в ремонтных зонах; важно корректное заземление матов
Антистатический ПВХ-настил на базе MDF	10^7–10^9 Ом	Хороший баланс цены и ресурса; требователен к уходу без абразивов
Металл с порошковым ESD-покрытием	10^5–10^8 Ом	Максимальная прочность; требуется контроль контакта с заземляющим контуром

Заземление, тест-точки и аксессуары ESD

Корректный ESD-контур — это больше, чем «провод на корпус». На столе должны быть: клемма основного заземления, точка подключения ESD-коврика, минимум одно-два гнезда для наручных браслетов с резистором 1 МОм, понятная маркировка направления тока (GND/Earth), а также маршрут кабеля, исключающий перетирание и петли. Комплектный провод 1 м с сечением 4 мм² обеспечивает низкое сопротивление и термостойкость, а наличие быстросъемных наконечников сокращает время обслуживания. Для регулярного контроля целесообразно предусмотреть тест-точку, позволяющую измерять сопротивление поверхности и путь до земли без разборки узлов. На практике это делается через банановое гнездо, выведенное на фронтальную панель.

«Если вы не можете за минуту проверить сопротивление поверхности и целостность заземления, значит, у вас нет стабильного ESD-контроля. Сделайте тест-точки и регламентируйте процедуры проверки» — рекомендация из практики инженеров по качеству на предприятиях электроники.

Техника безопасности, транспортирование и хранение

ESD-стол — элемент промышленного оборудования, и к нему применимы общие правила промышленной безопасности. На этапе транспортировки важно исключить воздействие осадков, обеспечить жесткую фиксацию от смещения, а также защиту поверхностей от ударов и царапин. На складе соблюдают температурно-влажностный режим и укладку в соответствии с инструкциями производителя. При монтаже недопустимо использовать бракованные или поврежденные комплектующие; все резьбовые соединения должны быть затянуты с достаточным усилием. В эксплуатации необходимо исключить открытый огонь в зоне работ, не превышать допустимые нагрузки на столешницу и ящики, а также запрещено преднамеренное изменение угла установки за пределы регламента (наклон вперед не допускается). Для ESD-режима важны дополнения: использование антистатической обуви/браслетов, контроль влажности, антистатические контейнеры и регулярные проверки сопротивления поверхности.

•             Транспортирование: всеми видами транспорта при защите от осадков и обязательном креплении от смещения.

•             Хранение: закрытые помещения, температура −40…+50 °C, относительная влажность 30–80 %.

•             Монтаж и безопасность: отказ от бракованных/поврежденных деталей; надежная затяжка всех резьбовых соединений.

Средства индивидуальной защиты и антистатический режим

Оператор и его рабочая зона — единая система контроля ESD. Для персонала необходимы антистатические браслеты и/или обувь, халаты из рассеивающих тканей, регулярная проверка браслетов на тестере перед сменой. Рабочие поверхности и контейнеры для компонентов — из материалов с контролируемым сопротивлением. Влажность рекомендуется поддерживать в диапазоне 30–60 % для снижения вероятности накопления зарядов. На столе — минимум свободного пластика и изоляторов; если это неизбежно (например, корпуса из ПП), используйте ионизацию воздуха. Инструменты (отвертки, пинцеты, паяльники) должны быть ESD-безопасными, а шнуры — с заземляющим контактом. Персонал проходит инструктаж по правилам обращения с чувствительными к ESD изделиями, включая работу с упаковкой типа Shielding Bag и маркировкой ESD.

Правила транспортирования и приемки

ESD-стол транспортируют в заводской упаковке, фиксируя конструкцию от смещений стяжными ремнями или распорками. Обязательна защита от атмосферных осадков и виброударов. При приемке на складе проверяют целостность упаковки, отсутствие вмятин/сколов, комплектность крепежа и проводов, а также наличие паспорта и инструкции. До установки хранят в закрытых помещениях при температуре −40…+50 °C и влажности 30–80 %. Перед сборкой выдерживают стол минимум 12–24 часа в рабочем помещении для выравнивания температурно-влажностного баланса. При монтаже не применяйте силовые приемы: направляющие ящиков — прецизионные узлы, требующие аккуратной стыковки, а ESD-клеммы — чистых, не окисленных контактов.

«Правильная приемка — это половина ресурса оборудования. Проверьте геометрию, крепеж, целостность ESD-контуров до начала эксплуатации — так вы избежите скрытых проблем в самый неподходящий момент» — из практики наладчиков производственных участков.

Условия хранения и контроль состояния

Храните столы и комплектующие на стеллажах или паллетах, исключая прямой контакт с влажным полом. Не допускайте деформаций каркаса при штабелировании. В зоне хранения поддерживайте чистоту: пыль на контактных поверхностях повышает переходные сопротивления. Не храните рядом агрессивные химические вещества и растворители, способные повредить ESD-покрытие. Периодически визуально осматривайте упаковку и элементы узлов (направляющие, клеммы, кабель-каналы). До ввода в эксплуатацию убедитесь в наличии заземляющей шины на объекте, в правильном подключении провода 4 мм² и в соответствии схемы заземления внутренним нормам предприятия.

Параметр	Диапазон/Требование	Комментарий
Температура хранения	−40…+50 °C	Исключить резкие перепады, выдержка перед монтажом 12–24 ч
Относительная влажность	30–80 %	Без конденсации влаги, защита от осадков
Транспортирование	Все виды транспорта	Фиксация от смещения, защита от ударов и осадков
Комплектность	Согласно паспорту	Проверка клемм, провода 1 м (4 мм²), крепежа
Крепеж	Надежная затяжка	Не использовать бракованные/поврежденные детали

Эксплуатация и обслуживание антистатического стола

Правильная эксплуатация продлевает ресурс и обеспечивает стабильный ESD-контроль. Работайте в закрытых помещениях при температуре +5…+30 °C и влажности 30–80 %. Устанавливайте стол на ровной поверхности; допустим уклон не более 5 %, при этом наклон вперед запрещен. Распределяйте нагрузку по столешнице, не превышайте 500 кг. Для ящиков соблюдайте предел 30 кг и равномерное размещение содержимого — направляющие рассчитаны на полный выдвиг, но не на ударные перегрузки. Открытый огонь и источники высоких температур на столешнице недопустимы, как и использование несертифицированных химических средств. Для ухода применяйте влажную уборку без абразивов, предпочтительно антистатические чистящие составы. Периодически проверяйте сопротивление поверхности и путь до земли, фиксируйте результаты в журнале ESD-контроля. Смазка направляющих — раз в год Литол-24 (ГОСТ 21150), личинок замков — графитовой смазкой раз в год. Регулярно подтягивайте резьбовые соединения. Допустимые царапины до металла — суммарной длиной до 20 см, не более 5 шт. на 1 м²; при превышении рекомендуем провести косметический ремонт или локальную замену покрытия, чтобы сохранить ESD-параметры и гигиену поверхности.

•             Плановое ТО: ежегодная смазка направляющих (Литол-24) и замков (графитовой смазкой), контроль крепежа.

•             ESD-проверки: измерение сопротивления поверхности и контура заземления с регистрацией в журнале.

•             Уборка и косметика: влажная очистка без органических растворителей и абразивов; контроль царапин и повреждений.

Плановое ТО: смазка, крепеж и ресурс направляющих

Раз в год выполняйте регламентное обслуживание: снимите ящики, очистите направляющие от пыли и старой смазки мягкой безворсовой салфеткой, нанесите тонкий равномерный слой Литол-24 (ГОСТ 21150). Не перебарщивайте: избыток смазки притягивает пыль. Проверьте фиксацию направляющих к каркасу и геометрию посадочных мест — перекосы ускоряют износ и повышают шум. Замочные личинки обработайте графитовой смазкой, избегая попадания на ESD-поверхность. Все резьбовые соединения каркаса и навесных аксессуаров подтяните с контрольным моментом; осмотрите опоры-выравниватели и при необходимости подкорректируйте уровень стола. По результатам ТО внесите запись в журнал: дата, исполнитель, выполненные операции, замечания.

Контроль сопротивления и заземления: простой регламент

ESD-контроль — это дисциплина. Рекомендуемый регламент: ежедневная проверка браслетов операторов на персональном тестере; ежеквартальная проверка сопротивления поверхности столешницы и пути до земли измерителем ESD с применением двух 2,5-килограммовых электродов (при их наличии) либо контрольными щупами согласно методикам предприятия. Номинальный диапазон поверхностного сопротивления выбирается под ваш тип материала (обычно 10^6–10^9 Ом). Проверьте целостность провода заземления (1 м, 4 мм²), качество контактов клемм, наличие в цепи резистора 1 МОм для браслетов. Точки заземления промаркируйте; при множественных столах организуйте единую шину GND с радиальной разводкой, чтобы избежать разности потенциалов. Результаты измерений фиксируйте: дата, место, значение, допуск, подпись проверяющего. Любые отклонения — повод для внеочередной очистки, подтяжки клемм или замены коврика/покрытия.

«ESD — это не разовая настройка, а постоянный процесс. Простой чек-лист на 5 минут в начале смены экономит часы ремонта и тысячи рублей на браке» — из опыта руководителей участков сборки печатных плат.

Уборка и косметический ремонт поверхности

Поддерживайте чистоту без ущерба для ESD-свойств. Допустима влажная уборка с мягкими салфетками и нейтральными средствами, совместимыми с ESD-поверхностями. Запрещены органические растворители (ацетон, толуол и т. п.) и абразивные порошки — они разрушают рассеивающий слой и меняют сопротивление. Локальные царапины на покрытии допустимы до металла в сумме до 20 см и не более 5 шт. на 1 м²; при больших повреждениях выполните локальную полировку, нанесите совместимый ремонтный состав или замените секцию ESD-коврика. При интенсивной эксплуатации рассмотрите плановую замену верхнего коврика каждые 24–36 месяцев (в зависимости от результатов измерений и визуального состояния). Для стойкого пятна от флюса используйте изопропиловый спирт в умеренном количестве на безворсовой салфетке, избегая обильного нанесения и незамедлительно протирая поверхность насухо. Кабель-каналы и клеммы периодически очищайте от пыли и окислов, обеспечивая надежный контакт металла с металлом. После уборки не забудьте проверить сопротивление поверхности на контрольных точках — чистота должна сопровождаться стабильной электростатикой.

Операция	Периодичность	Примечание
Проверка браслетов операторов	Ежесменно	Тестер браслетов/обуви, запись в журнале допуска
Измерение сопротивления поверхности	Ежеквартально	Диапазон под материал (обычно 10^6–10^9 Ом); тест-точки стола
Смазка направляющих ящиков	1 раз в год	Литол-24 (ГОСТ 21150), тонкий равномерный слой
Смазка личинок замков	1 раз в год	Графитовая смазка, без попадания на ESD-поверхность
Подтяжка резьбовых соединений	Раз в полгода	Контрольный момент, осмотр опор-выравнивателей
Влажная уборка поверхности	Еженедельно и по мере загрязнения	Без абразивов и агрессивных растворителей
Оценка состояния покрытия/коврика	Раз в 6–12 месяцев	Визуально + замер; плановая замена через 24–36 мес.

Итоги: как выбрать и безопасно использовать антистатический стол

При выборе антистатического стола определите задачи: тип работ (сборка, ремонт, тест), массу оборудования, требования к эргономике и конфигурации хранения. Обратите внимание на ключевые параметры: регулируемую высоту 700–850 мм, грузоподъемность столешницы до 500 кг, надежные шариковые направляющие полного выдвижения (до 30 кг на ящик), комплект заземления (провод 1 м сечением 4 мм², клеммы, гнезда для браслетов), стабильные ESD-свойства поверхности и допуски размеров от ±0,8 до ±2,7 мм для совместимости с аксессуарами. На этапе внедрения организуйте правильный контур заземления и регламент проверки: ежедневные тесты браслетов, периодические замеры сопротивления, журнал учета. В эксплуатации соблюдайте температурно-влажностный режим (+5…+30 °C; 30–80 %), ровную установку (уклон до 5 %, без наклона вперед), запрет на открытый огонь и превышение нагрузок, уход без абразивов и органических растворителей. Ежегодно выполняйте ТО: смазка направляющих Литол-24, графитовая смазка замков, подтяжка крепежа. Контролируйте косметическое состояние: суммарная длина царапин до металла — не более 20 см на 1 м², максимум 5 штук, иначе планируйте ремонт.
